Введение в оснастку при компрессионном формовании

В контексте компрессионного формования оснастка относится к формам и сопутствующему оборудованию, используемым для придания сырьевым материалам законченного вида. Процесс оснастки включает проектирование, изготовление и обслуживание этих форм для обеспечения производства деталей, соответствующих заданным размерам и стандартам качества. Оснастка имеет решающее значение, поскольку она напрямую влияет на точность, постоянство и эффективность процесса формования.

Компоненты оснастки для компрессионного формования

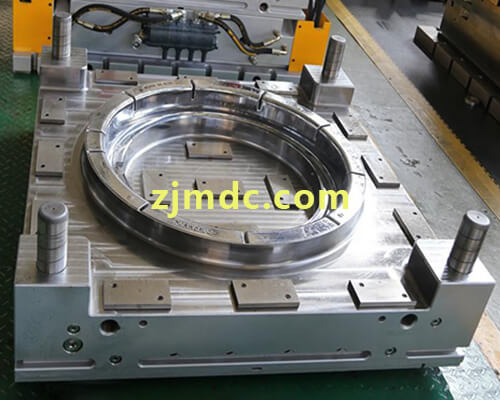

Формы

Формы являются основными компонентами оснастки, предназначенными для придания материалу желаемой формы. Формы могут быть одно- или многокавитетными в зависимости от объема производства и сложности деталей. Обычные материалы для форм включают сталь и алюминий, выбираемые на основе таких факторов, как долговечность, стоимость и тип формуемого материала.

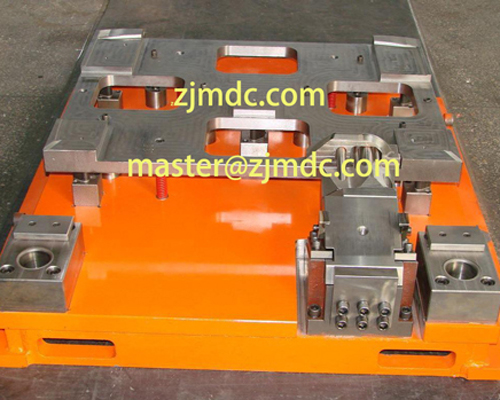

Плиты

Верхние и нижние плиты закрывают форму и создают необходимое давление для придания материалу формы. Выбросные плиты используются для извлечения готовой детали из формы после завершения цикла формования.

Нагревательные элементы

Нагревательные элементы интегрируются в форму для поддержания необходимой температуры для отверждения материала. К распространенным типам относятся электрические нагреватели и системы нагрева с использованием масла или пара.

Системы охлаждения

Системы охлаждения помогают контролировать температуру формы, обеспечивая правильное затвердевание материала. Обычные методы включают водяные каналы и воздушное охлаждение.

Типы оснастки при компрессионном формовании

Прототипная оснастка

Прототипная оснастка используется для тестирования и проверки новых конструкций перед массовым производством. Эти формы обычно изготавливаются из менее дорогих материалов, таких как алюминий, для снижения затрат.

Производственная оснастка

Производственная оснастка используется для крупносерийного производства конечных продуктов. Эти формы изготовлены из прочных материалов, таких как закаленная сталь, чтобы выдерживать большие объемы и многократное использование.

Семейная оснастка

Семейная оснастка предназначена для одновременного производства нескольких различных деталей. Эти формы содержат несколько полостей, каждая из которых имеет различную форму для производства различных деталей за один цикл формования.

Важность оснастки при компрессионном формовании

Точность и аккуратность

Качественная оснастка обеспечивает производство деталей с точными размерами и жесткими допусками. Это снижает необходимость в дополнительных операциях, таких как механическая обработка или отделка.

Эффективность и производительность

Хорошо спроектированная оснастка минимизирует время цикла и увеличивает производительность. Это повышает общую эффективность производства и снижает операционные затраты.

Качество и постоянство

Постоянное качество форм обеспечивает соответствие каждой произведенной детали требуемым стандартам. Это улучшает надежность продукции и удовлетворенность клиентов.

Экономическая эффективность

Инвестирование в качественную оснастку может снизить долгосрочные затраты, связанные с обслуживанием и дефектами деталей. Это обеспечивает лучшую отдачу от инвестиций на протяжении всего срока службы оснастки.

Конструкторские аспекты оснастки для компрессионного формования

Выбор материала

Выбор материала для формы зависит от таких факторов, как тип формуемого материала, объем производства и бюджет. К обычным материалам относятся сталь для высокой долговечности и алюминий для экономичного прототипирования.

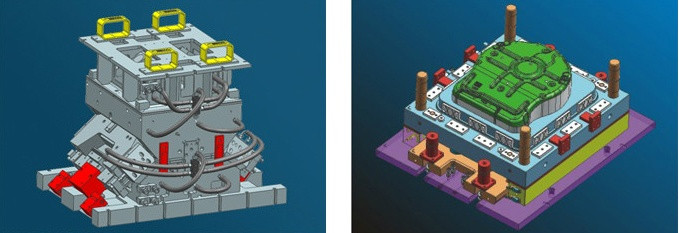

Проектирование формы

Конструкция должна учитывать сложность детали, включая такие особенности, как поднутрения и сложные формы. Использование систем автоматизированного проектирования (CAD) и инструментов моделирования может оптимизировать конструкцию формы и предсказать потенциальные проблемы.

Контроль температуры

Эффективные системы контроля температуры необходимы для поддержания постоянной температуры формы и обеспечения правильного отверждения материала. Нагревательные и охлаждающие элементы должны быть интегрированы в конструкцию формы для оптимизации производительности.

Техническое обслуживание и долговечность

Регулярное техническое обслуживание необходимо для продления срока службы оснастки и поддержания качества деталей. Это включает чистку, осмотр и своевременный ремонт для предотвращения дефектов и простоев в производстве.

Проблемы оснастки для компрессионного формования

Сложность конструкции

Проектирование форм для сложных деталей может быть сложным и трудоемким процессом. Использование передового программного обеспечения для САПР и инструментов моделирования может помочь улучшить конструкции.

Соображения стоимости

Высокие начальные затраты на оснастку могут быть барьером для небольших производителей. Важно сбалансировать первоначальные инвестиции с долгосрочными экономиями за счет эффективного производства и снижения количества дефектов.

Совместимость материалов

Важно обеспечить совместимость материала формы с формуемым материалом для предотвращения износа и дефектов. Выбор подходящих материалов и покрытий для формы может повысить ее долговечность.

Управление температурой

Поддержание постоянной температуры формы может быть сложной задачей, особенно для больших или сложных форм. Внедрение передовых систем нагрева и охлаждения может обеспечить равномерное распределение температуры.

Заключение

Оснастка при компрессионном формовании является ключевым аспектом, определяющим успех процесса формования. Начиная с начального проектирования и выбора материалов и заканчивая контролем температуры и техническим обслуживанием, каждый элемент играет решающую роль в производстве высококачественных, постоянных деталей. Понимание важности оснастки и решение связанных с ней проблем могут привести к значительным улучшениям в производственной эффективности, качестве продукции и экономической эффективности.

Инвестируя в качественную оснастку и применяя передовые методы проектирования и технического обслуживания, производители могут оптимизировать свои операции по компрессионному формованию и достичь превосходных результатов. Независимо от того, разрабатывается ли прототип или ведется массовое производство, оснастка остается краеугольным камнем успешного компрессионного формования, стимулируя инновации и совершенство в производственной отрасли.
